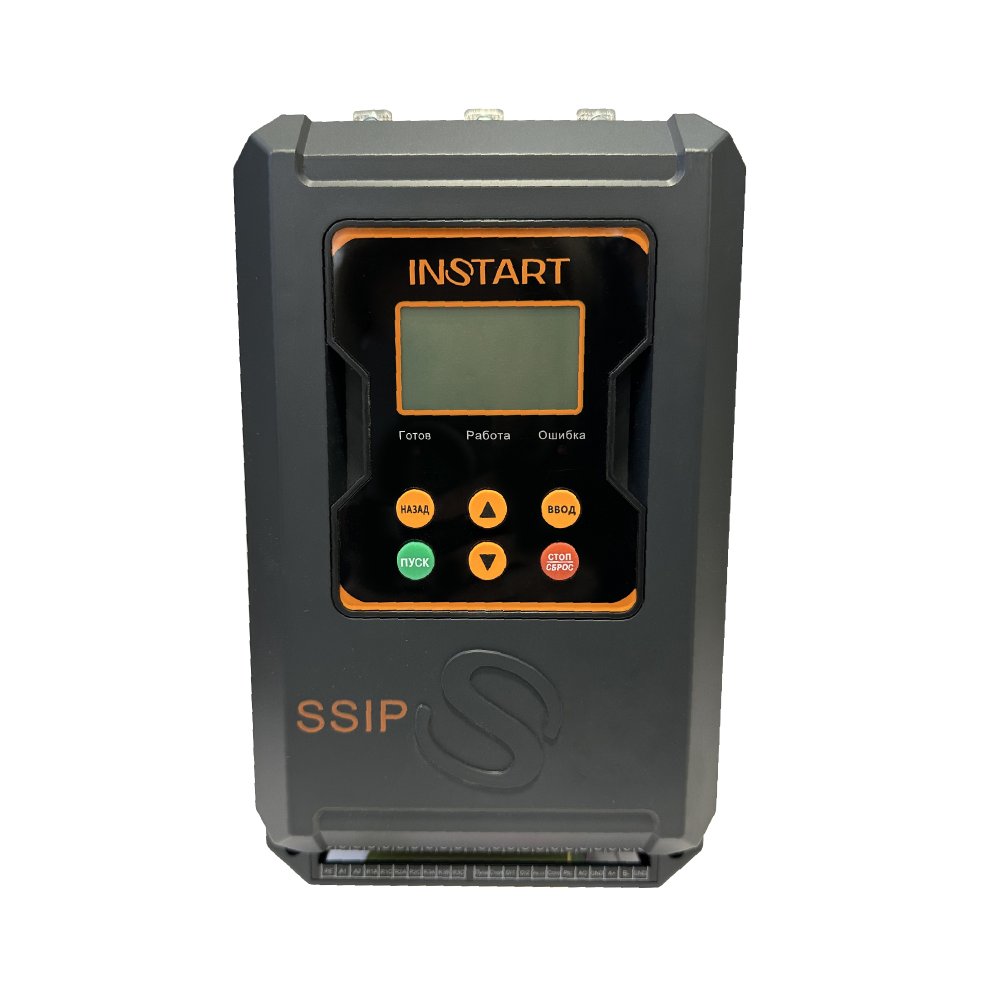

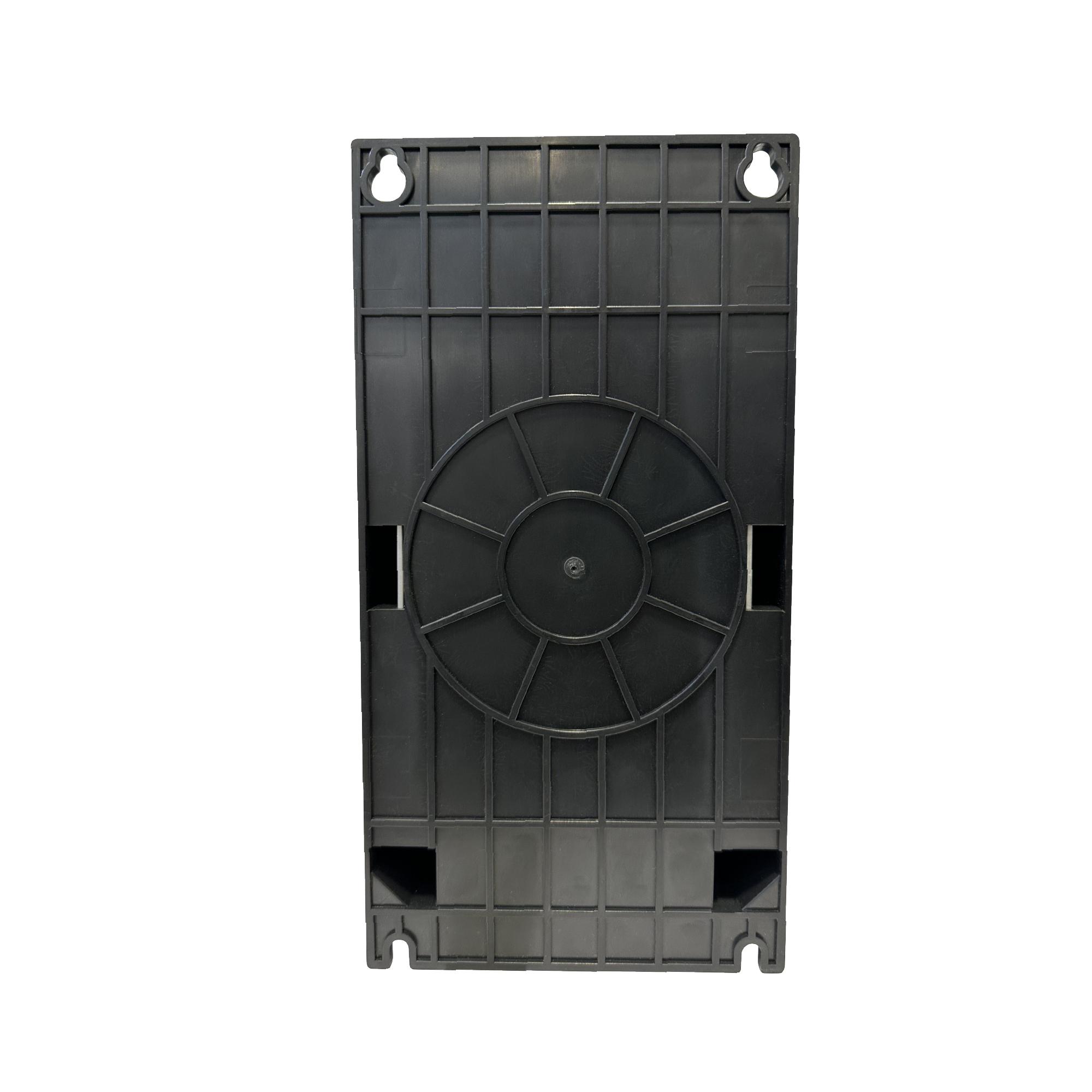

Устройства плавного пуска серии SSIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров.
Серия SSIP с внешним байпасным контактором облегчает техническое обслуживание и дает возможность применять контакторы различных видов.
Преимущества устройств плавного пуска INSTART серии SSIP
МОНТАЖ
- Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- ЖК-дисплей с русскоязычным меню
- Предустановленные настройки для типовых применений
- Встроенный сетевой протокол ModBUS RTU
- Программируемые входы и выходы
- Журнал событий с хронологией
ЭКСПЛУАТАЦИЯ
- Эргономичная съемная выносная панель
- Пофазный контроль тока, напряжения и температуры
- Подключение РТС-датчика электродвигателя
- Независимое бесперебойное питание управляющей части устройства
Система обозначения
- Серия
- Мощность, кВт
- Ток, А
- Входное напряжение, В
4:3 ~ 400 (380) B, 50/60 Гц - Дополнительное защитное покрытие плат лаком
- Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска серии SSIP
Массогабаритные характеристики
| Типоразмер | Модель | Габаритные размеры | ||||
| Вес (нетто), кг | мм | Способ монтажа | ||||
| Ш | В | Г | ||||
| 1 | SSIP-5.5/11-04 | 3,2 | 155 | 308 | 175 | На монтажную панель |
| SSIP-7.5/15-04 | ||||||
| SSIP-11/23-04 | ||||||
| SSIP-15/30-04 | ||||||
| SSIP-18.5/37-04 | ||||||
| SSIP-22/43-04 | ||||||
| SSIP-30/60-04 | ||||||
| SSIP-37/74-04 | ||||||
| SSIP-45/90-04 | ||||||
| SSIP-55/110-04 | ||||||
| 2 | SSIP-75/150-04 | 10 | 220 | 380 | 230 | На монтажную панель |
| SSIP-90/180-04 | ||||||
| SSIP-110/220-04 | ||||||
| 3 | SSIP-132/264-04 | 18 | 270 | 490 | 230 | На монтажную панель |
| SSIP-160/320-04 | ||||||
| SSIP-185/370-04 | ||||||
| SSIP-200/400-04 | ||||||
| SSIP-220/440-04 | ||||||
| 4 | SSIP-250/500-04 | 23 | 310 | 560 | 230 | На монтажную панель |
| SSIP-280/560-04 | ||||||
| SSIP-320/640-04 | ||||||
| 5 | SSIP-355/710-04 | 29 | 350 | 590 | 230 | На монтажную панель |
| SSIP-400/800-04 | ||||||
| SSIP-450/900-04 | ||||||
| 6 | SSIP-500/1000-04 | 37 | 420 | 660 | 230 | На монтажную панель |
| SSIP-630/1260-04 | 38 | |||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSIP
| Модель | Мощность двигателя*, кВт | Ток, А |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||
| SSIP-5.5/11-04 | 5,5 | 11 |
| SSIP-7.5/15-04 | 7,5 | 15 |
| SSIP-11/23-04 | 11 | 23 |
| SSIP-15/30-04 | 15 | 30 |
| SSIP-18.5/37-04 | 18,5 | 37 |
| SSIP-22/43-04 | 22 | 43 |
| SSIP-30/60-04 | 30 | 60 |
| SSIP-37/74-04 | 37 | 74 |
| SSIP-45/90-04 | 45 | 90 |
| SSIP-55/110-04 | 55 | 110 |
| SSIP-75/150-04 | 75 | 150 |
| SSIP-90/180-04 | 90 | 180 |
| SSIP-110/220-04 | 110 | 220 |
| SSIP-132/264-04 | 132 | 264 |
| SSIP-160/320-04 | 160 | 320 |
| SSIP-185/370-04 | 185 | 370 |
| SSIP-200/400-04 | 200 | 400 |
| SSIP-220/440-04 | 220 | 440 |
| SSIP-250/500-04 | 250 | 500 |
| SSIP-280/560-04 | 280 | 560 |
| SSIP-320/640-04 | 320 | 640 |
| SSIP-355/710-04 | 355 | 710 |
| SSIP-400/800-04 | 400 | 800 |
| SSIP-450/900-04 | 450 | 900 |
| SSIP-500/1000-04 | 500 | 1000 |
| SSIP-630/1260-04 | 630 | 1260 |
| *Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты | ||
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSIP
| Параметры | Описание |
| Напряжение питания и диапазон мощностей | 3 ~ 342-440 В (± 5% не более 20мс) |
| Частота электропитания | 50/60 Гц ± 2% |
| Диапазон мощностей | 5.5 – 630 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР |
| Частота пусков | Не более 5 раз в час (не чаще 1 раза в 12 минут) |
| Пусковое напряжение | 30 – 70% |
| Ограничение пускового тока | 200 – 500% |
| Время пуска | 2 – 60 с |
| Время останова | 0 – 60 с |
| Максимальный рабочий ток | 50 – 200 % |
| Режимы пуска |
Режим ограничения тока;
|
| Режимы останова |
Останов по инерции;
|
| Наличие обводного контактора (байпас) | Отсутствует (необходимо использовать внешний контактор) |
| Тип подключения к ЭД | “В линию” |
| Питание платы управления | 230 – 400 В, независимое от силовой части |
| Встроенный источник питания | Нет |
| Релейные выходы |
R1: 250 В АС до 3 А; 30 В DC до 3 А; (Работа по байпасу)
|
| Входы управления |
5 цифровых (3 непрограммируемых и 2 программируемых входа)
|
| Аналоговый выход | 1 аналоговый выход 0(4) – 20 мА |
| Сетевой протокол | Modbus RTU (RS-485) |
| Функции защиты | Оптимальный комплект защит |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP00 |
| Система охлаждения | Естественное охлаждение воздухом |
| Внешние условия |
Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
|
|
Серия
|
SSIP |
|
Мощность
|
5,5 |
|
Напряжение
|
380В |
|
Тип нагрузки
|
Общепром |
|
Номинальный ток, А
|
11 |
|
Размер (ШхВхГ), мм
|
155x308x175 |
|
Вес, кг
|
5.2 |
|
Пусконаладка
|
Да |
|
Гарантия
|
24 месяцев |
