ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ NCI
| Модель | Мощность двигателя*, кВт | Ток, А |
| G/P | G/P | |
| Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В | ||
| NCI-G0.4-1В | 0.4 | 4.0 |
| NCI-G0.55-1В | 0.55 | 5.0 |
| NCI-G0.75-1В | 0.75 | 6.0 |
| NCI-G1.5-1В | 1.5 | 10.0 |
| NCI-G2.2-1В | 2.2 | 15.0 |
| NCI-G4.0-1В | 4.0 | 27.0 |
| Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В | ||
| NCI-G0.4-2B | 0.4 | 2.3 |
| NCI-G0.75-2B | 0.75 | 4.0 |
| NCI-G1.5-2B | 1.5 | 7.0 |
| NCI-G2.2-2B | 2.2 | 9.6 |
| NCI-G4.0-2B | 4.0 | 17.0 |
| NCI-G5.5-2B | 5.5 | 25.0 |
| NCI-G7.5-2B | 7.5 | 32.0 |
| Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В | ||
| NCI-G0.4/P0.75-4B | 0.4/0.75 | 1.0/2.1 |
| NCI-G0.75/P1.5-4B | 0.75/1.5 | 2.1/3.8 |
| NCI-G1.5/P2.2-4B | 1.5/2.2 | 3.8/5.1 |
| NCI-G2.2/P4.0-4B | 2.2/4.0 | 5.1/9.0 |
| NCI-G4.0/P5.5-4B | 4.0/5.5 | 9.0/13.0 |
| NCI-G5.5/P7.5-4B | 5.5/7.5 | 13.0/17.0 |
| NCI-G7.5/P11-4B | 7.5/9.0 | 17.0/25.0 |
| NCI-G11/P15-4B | 11.0/15.0 | 25.0/32.0 |
| NCI-G15/P18.5-4B | 15.0/18.5 | 32.0/37.0 |
| *Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты | ||
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ NCI
| Параметры | Описание |
| Основные параметры | |
|
Диапазон напряжения и частоты на входе |
1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
|
Диапазон напряжения и частоты на выходе |
3 ~ 0-Uвх, 0-599 Гц |
| Диапазон мощностей | 0.4 – 15 кВт |
|
Тип подключаемого электродвигателя |
Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами (опция) |
| Методы управления |
V/F – скалярный SVC – векторный с разомкнутым контуром |
|
Перегрузочная способность (не чаще 1 раза в 10 минут) |
G: 150% от номинального тока в течение 60 с; 180% от номинального тока в течение 3 с P: 120% от номинального тока в течение 60 с; 150% от номинального тока в течение 3 с |
| Несущая частота |
1-15 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
| Пусковой момент |
0,5 Гц: 150% (V/F ) 0,25 Гц: 180% (SVC) |
| Диапазон скоростей | 1:50 (V/F); 1:200 (SVC); |
|
Точность отображения выходной частоты |
Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±0,5% (V/F), ±0,2% (SVC) |
|
Форсировка крутящего момента (U/f) |
Автоматическая |
|
Характеристика зависимости U/f |
Прямая. Квадратичная. Ломаная по нескольким точкам. |
|
Характеристика разгона/ замедления |
4 линейных, S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | Встроен |
| Функциональные возможности | |

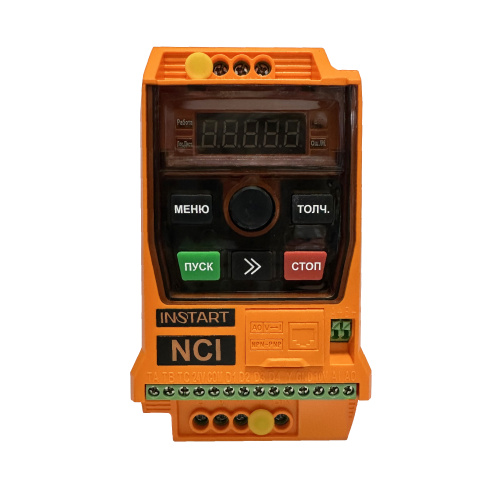

| Панель управления | Несъемная LCD-панель. Выносная панель управления – опция |
|
Управление в векторном режиме |
По скорости/по моменту |
|
Встроенные расширенные функции |
Пожарный режим, таймер, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим |
Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с датчиком обратной связи |
| Сетевые протоколы | Modbus RTU – встроен |
| Опции и аксессуары |
Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Оптимальный комплекс из 30 типов защит |
| Степень защиты | IP20 |
| Управление | |
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485) |
| Задание частоты |
Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола |

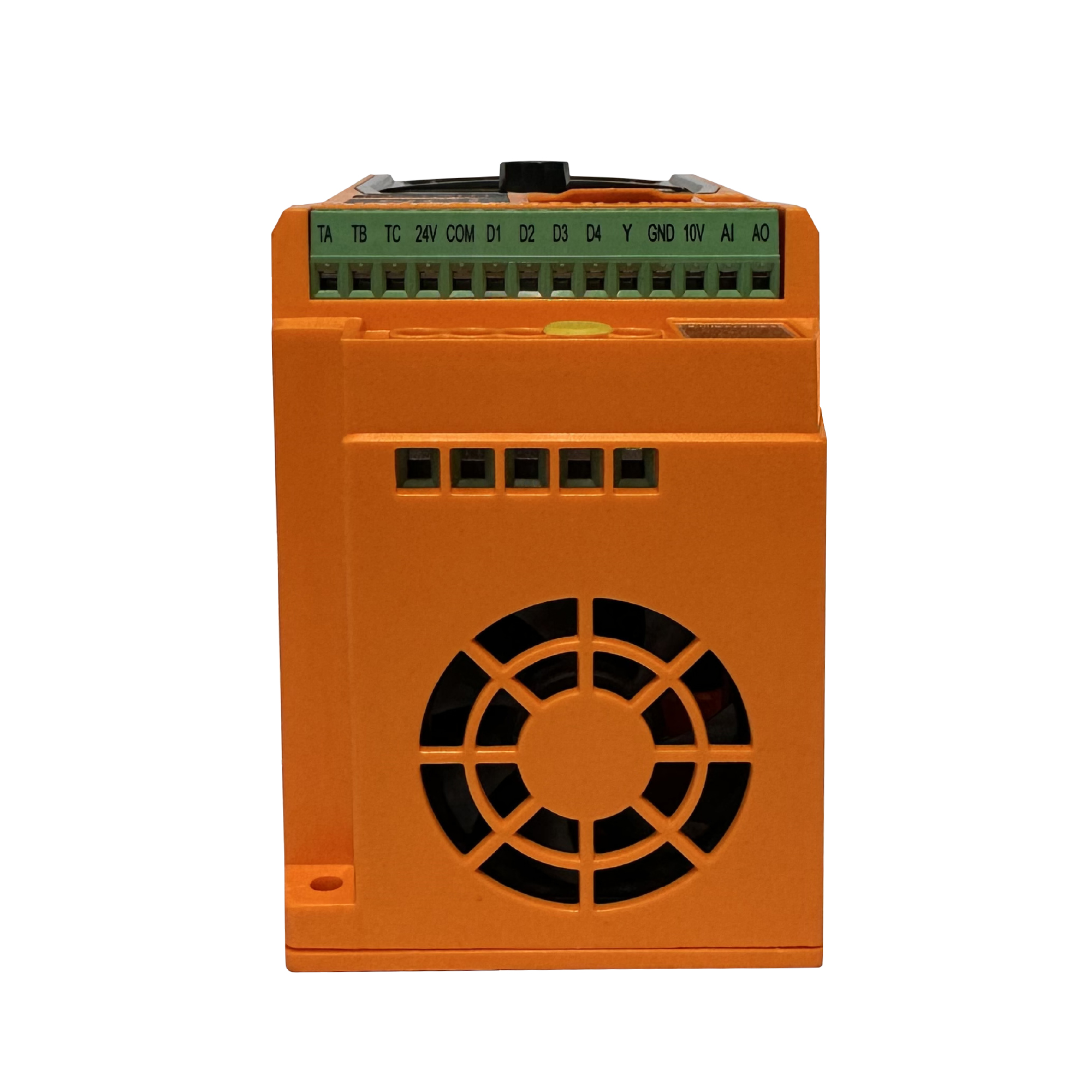

| Задание момента | 7 типов источников задания вращающего момента |
| Источник питания | 10 В DC (10 мА); 24 В DC (200мА) |
| Входы управления |
4 цифровых (DI), поддерживают PNP/NPN логику 1 аналоговый (AI) с диапазоном 0…10 В или 0/4…20 мА |
| Выходы управления |
1 цифровой (Y) 10 В, 20 мА (можно использовать как импульсный – до 50 кГц) 1 релейный (Т): AC – до 250 В, 3.0 А; DC – до 30 В, 1А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
| Условия окружающей среды | |
| Место установки |
В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря |
Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
|
Температура окружающей среды при работе ПЧ |
От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 95%, без конденсации |
| Охлаждение | Принудительное воздушное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -40 до +70 °С |

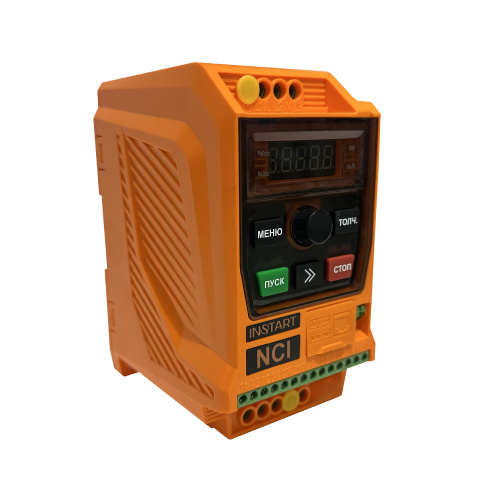

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ NCI – универсальные устройства для управления различными типами электродвигателей.
Используются в широком спектре промышленных применений, а также в системах вентиляции и насосных агрегатах.
Преимущества преобразователей частоты INSTART серии NCI
МОНТАЖ

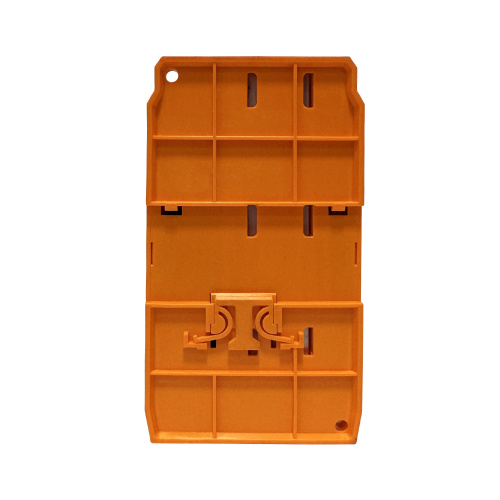

- Установка на DIN-рейку или монтажную панель
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
- Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
- Оптимальные габаритные размеры
- Нестираемое обозначение клемм
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- «Быстрый пуск»
- Встроенный сетевой протокол Modbus RTU
- Оптимальный набор функций для решения простых задач
- Встроенный пожарный режим
- NPN/PNP логика
- Векторный режим
ЭКСПЛУАТАЦИЯ
- Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами
- Встроенный ЭМС-фильтр
СИСТЕМА ОБОЗНАЧЕНИЯ
1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2. вход 1~230 (220) В, 50/60Гц; выход 3~230 (220) В
4. вход 3~400 (380) В, 50/60Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Дополнительные опции:
СЗС – дополнительное покрытие плат лаком
КМП-П – защитное покрытие плат компаундом
FM -пожарный режим
SM – работа с синхронными двигателями
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМЫ ПОДКЛЮЧЕНИЯ
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
| Ш | В | Г | ||||
| 1 | NCI-G0.4-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| NCI-G0.75-2B | ||||||
| NCI-G1.5-2B | ||||||
| NCI-G0.4/P0.75-4B | ||||||
| NCI-G0.75/P1.5-4B | ||||||
| NCI-G1.5/P2.2-4B | ||||||
| NCI-G2.2/P4.0-4B | ||||||
| NCI-G2.2-2B | ||||||
| 2 | NCI-G4.0-2B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| NCI-G4.0/P5.5-4B | ||||||
| NCI-G5.5/P7.5-4B | ||||||
| NCI-G7.5/P11.0-4B | ||||||
| 3 | NCI-G5.5-2B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| NCI-G7.5-2B | ||||||
| NCI-G11/P15-4B | ||||||
| NCI-G15/P18.5-4B | ||||||
|
Серия
|
NCI |
|
Мощность
|
0.4 |
|
Напряжение
|
220В |
|
Тип нагрузки
|
общепромышленный |
|
Номинальный ток, А
|
2.3 |
|
Размер (ШхВхГ), мм
|
83x149x111 |
|
Вес, кг
|
0.9 |
|
Ток,А
|
2.3 |
|
Пусконаладка
|
Да |
|
Управление
|
скалярное и веторное |
|
Гарантия
|
3 года |
